复合材料试验机

复合材料试验机

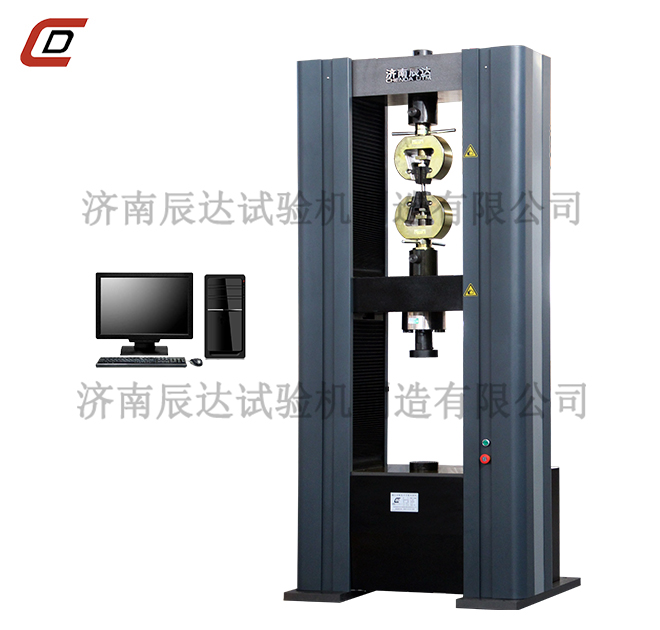

WDW-200M(100M)复合材料试验机对各种金属材料、非金属材料、复合材料、高分子材料等材料进行力学性能测试的高精度、多用途的材料试验机。采用伺服电机通过减速系统驱动精密滚珠丝杠旋转,带动加载横梁上下移动,完成对试样或者是构件的拉伸、压缩、弯曲、剪切、撕裂、剥离、刺破、顶破等试验,拉伸空间和压缩空间均可通过丝杠的旋转、带动中横梁上下移动来自动调整。

由控制器、伺服电机、负荷传感器、位移传感器、引伸计与计算机共同组成的精密闭环控制系统,可自动精确地控制试验过程,并自动测量试验力、位移、变形等试验参数。

试验机可实现等速率试验力、等速率变形、等速率位移等试验,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑转换。

试验参数通过计算机采集和软件处理,能自动控制试验过程和自动求出试验结果。由计算机屏幕实时显示试验曲线和试验结果,并可打印试验报告和试验曲线。

1.夹具的功能及特点

1.1. 此夹具适用于复合材料的组合压缩强度测试试验,满足ASTM D6641中相关要求。此夹具配合压缩夹具使用,配合使用的压盘直径建议≥150mm。

1.1. 最大试验力:100kN;

1.1. 试样宽度:≤20mm;

1.1. 试样厚度:≤12mm;

1.1. 试样长度:140~155mm,

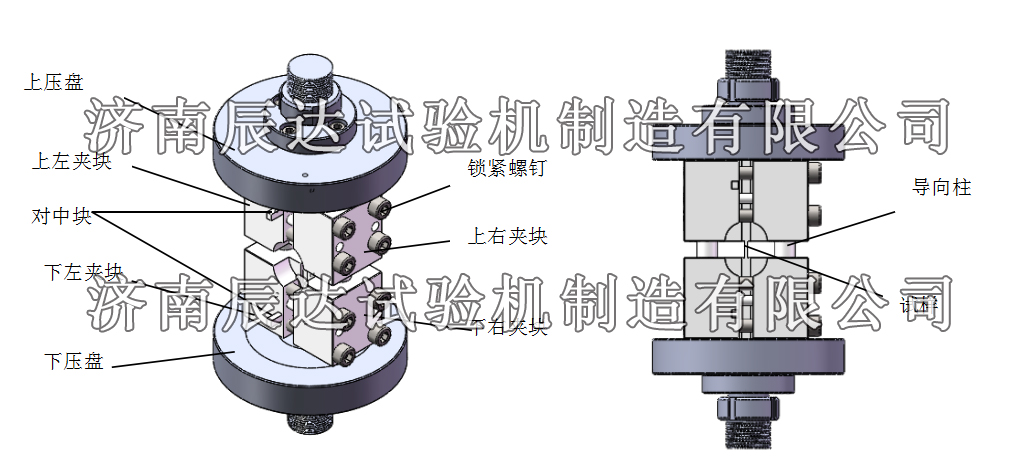

2. 夹具的结构及主要零部件

复合材料试验机

3. 夹具的维护及保养

如果实验室或周边环境有超常量粉尘,腐蚀性烟雾或有害物质等,必须对夹具采取保护措施。

3.1 对夹具中有相对运动处涂抹二硫化钼润滑脂。

3.2 如果夹具比较长时间处于未使用状态时,就应该对夹具进行日常维护:

3.3 将夹具从试验机上拆下。

3.4 擦拭干净,涂抹防锈油。

3.5 将夹具体用油纸包好保存。

技术参数:

规格型号 WDW-200M(100M)
最大负荷(kN) 200(100)
试验机准确度等级 0.5级
试验力示值相对误差 ±0.5%以内
试验力测量范围 1%--100%FS
变形(引伸计)测量范围 1%--100%FS
变形示值相对误差 ±0.5%以内
应变控制速率范围 0.005-0.5FS/S
横梁移动速度(mm/min) 0.001~200
有效试验宽度(mm) 500
最大拉伸空间(mm) 600
最大压缩空间(mm) 1000
主机外形尺寸(长×宽×高,mm) 1200*760*2410
总功率(kW) 2500
重量(kg) 1600
电源电压 220V/50Hz±10%
